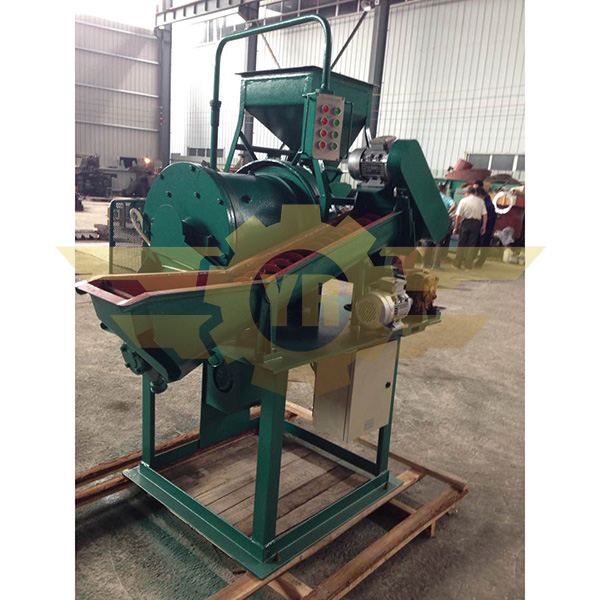

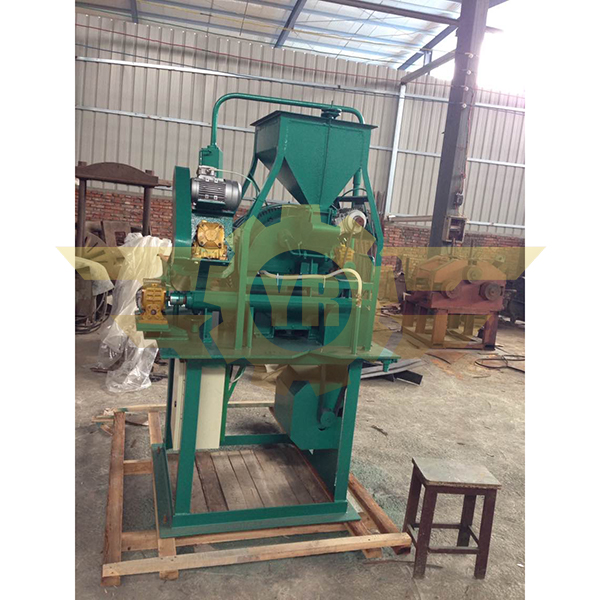

XMQL420×450格子形球磨機
- 產品品牌YR
- 產品型號XMQL
一、用途
本設備是供選礦實驗研究單位和選礦中間實驗工廠，進行礦石可選性研究實驗時，作業連續磨礦或研究測定礦石可磨性指標之用。亦可供選礦精選廠作磨礦設備使用，或供其他工業部門磨細物料之用。
二、特征
設備主要由420×450格子型球磨機、150×1200螺旋分級機、35升擺式給礦機、ф90×600螺旋運輸機，組成可連續進閉路磨礦工作。
設備出廠時，均已裝好電氣設備和供水系統。
安裝時，不需另設基礎。開箱后，裝上機架下部四個地腳螺釘，清理包裝油脂，檢查潤滑情況，接上水管、電源。試開車，確定運轉方向，即可按操作順序進行運轉。
根據所處理的物料性質和對磨細產品粒度特性的具體要求，可選用以下三種不同的磨礦流程，分別進行磨礦：
1、預先磨礦，檢查分級；
2、預先分級，返砂再磨；
3、開始磨礦；
設備技術參數：
|
序號 |
項 目 |
技術參數 |
單位 |
|
1 |
給礦粒度 |
5-10 |
㎜ |
|
2 |
產物粒度 |
可控制磨至95%-0.074 |
㎜ |
|
3 |
處理量 |
45-90 |
Kg/h |
|
4 |
設備總功率 |
2.12 |
kw |
|
5 |
外形尺寸（長×寬×高） |
1630×1260×1730 |
㎜ |
|
6 |
總 質 量 |
800 |
㎏ |
三、設備技術規格
1、ф420×450格子型球磨機
|
序 號 |
項 目 |
技術參數 |
單位 |
||
|
1 |
磨筒 規格 |
直徑 |
ф420 |
㎜ |
|
|
長度 |
450 |
㎜ |
|||
|
2 |
磨筒容積 |
60 |
L |
||
|
3 |
磨筒轉速 |
57 |
r/min |
||
|
4 |
裝 球 量 |
ф35-ф40 |
40 |
㎏ |
|
|
ф30-ф35 |
30 |
㎏ |
|||
|
ф25-ф30 |
20 |
㎏ |
|||
|
ф20-ф25 |
10 |
㎏ |
|||
|
5 |
給礦粒度 |
5-10 |
㎜ |
||
|
6 |
產物粒度 |
可控制磨至95%-0.074 |
㎜ |
||
|
7 |
處理量 |
45-90 |
Kg/h |
||
|
8 |
電動機 |
型號 |
Y100L-6 |
||
|
功率 |
1.5 |
kw |
|||
|
轉速 |
940 |
r/min |
|||
|
|
|
|
|
|
|
2、ф150×1200螺旋分級機
|
序號 |
項 目 |
技術參數 |
單位 |
|
|
1 |
螺旋規格 |
直徑 |
ф150 |
㎜ |
|
長度 |
1200 |
㎜ |
||
|
2 |
溢流面寬度 |
240 |
㎜ |
|
|
3 |
斜度調整范圍 |
10-30 |
|
|
|
4 |
螺旋轉速 |
18，23，30 |
r/min |
|
|
5 |
處理量 |
返砂 |
500 |
Kg/h |
|
溢流 |
260 |
Kg/h |
||
|
6 |
電 動 機 |
型號 |
AO2-7114 |
|
|
功率 |
0.25 |
kw |
||
|
轉速 |
1400 |
r/min |
||
3、35L擺式給礦機
|
序號 |
項 目 |
技術參數 |
單位 |
|
|
1 |
礦倉容積 |
35 |
L |
|
|
2 |
擺動次數 |
19 |
r/min |
|
|
3 |
給礦速度 |
6-200 |
Kg/h |
|
|
4 |
電 動 機 |
型號 |
AO2-6314 |
|
|
功率 |
0.12 |
kw |
||
|
轉速 |
1400 |
r/min |
||
4、ф90×600螺旋運輸機
|
序號 |
項目 |
技術參數 |
單位 |
|
|
1 |
螺旋規格 |
直徑 |
ф90 |
㎜ |
|
長度 |
600 |
㎜ |
||
|
2 |
螺旋轉速 |
23 |
r/min |
|
|
3 |
電 動 機 |
型號 |
AO2-7114 |
|
|
功率 |
0.25 |
kw |
||
|
轉速 |
1400 |
r/min |
||
四、操作、維護、保養使用前的準備、檢查
1、檢查設備各部分有無異狀，設備上和轉動部件臨近處，是否有障礙物，清理周圍工作場地，作好與工序有關設備相應的準備工作。
2、檢查油杯、箱體、軸承、托輥是否有充足的潤滑油。
3、檢查給礦機、球磨機，分級機和螺旋運輸機內是否殘存有廢礦或其他臟物。分別用手動運轉部分，觀察轉動是否靈活。
4、合上總電源，接上總水管，依順序啟動分級機、球磨機、螺旋運輸機和給礦機，觀察動轉轉是否正常。先將給礦機清掃干凈，再打開水閥，將球磨礦機、分級機和螺旋運輸中殘存的礦塵、臟物鐵銹沖洗干凈后停車。
5、將欲磨物料放入給礦儲礦斗中。
6、按照預先確定的磨礦機工作的固液比，和分級機溢流的細度，調整并測量好磨礦機給礦口和排礦口的用水量。
開車順序：
依順序啟動螺旋分級機、球磨機、螺旋運輸機和給礦機，開始磨礦。
使用中應注意事項：
1、定時測定給礦量和給水量，使其保持穩定不變。及時將待磨物料裝入給礦機儲礦倉。
2、經常觀察機械各部份及電機運轉情況，檢查各潤滑處溫升是否正常，發現問題后，及時停車檢修。
停車順序
首先停止給礦，讓球磨機，分級機和螺旋運輸機內剩余的礦石磨到溢流所要求的細度時，依序停轉磨機、分級機和螺旋運輸機。先扭開分級機槽下部的放礦口，將礦漿和礦砂放出，并沖洗干凈。打開螺旋運輸機的蓋板，用水將礦砂放出并沖洗，用水將礦砂沖入磨礦機給礦器殼內，打開殼下部的放礦口，將礦砂放出并沖洗干凈，最后將磨礦機檢查孔蓋板打開，使磨礦機內的鋼球和礦漿從檢察院查孔放出，經機架上的漏斗，接入容器內，并用水將筒壁和鋼球沖洗干凈。使磨礦機檢查孔轉至上部，將鋼球放回并蓋好壓緊。
使用后注意事項：
1、斷開總電源，關閉總水閥。
2、將機器各部分及周圍環境打掃，沖洗干凈 。
3、將各潤滑點補充潤滑油。
五、易損另件明細表
|
序號 |
件號 |
名稱 |
材料 |
每臺數量 |
備注 |
|
1 |
Q2-1 |
襯板 |
ZG35Mn |
1 |
|
|
2 |
Q2-2 |
襯板 |
ZG35Mn |
1 |
|
|
3 |
Q2-3 |
襯板 |
ZG35Mn |
1 |
|
|
4 |
Q2-12 |
檢查孔蓋板 |
ZG35Mn |
1 |
|
|
5 |
2-9 |
襯板 |
Q235A |
1 |
|
|
6 |
2-13-7 |
勾斗頭 |
45 |
1 |
|
|
7 |
Q2-6-0 |
格子板 |
Q235A |
1 |
|
|
8 |
10-59 |
銅套 |
ZQsn6-6-3 |
1 |
|
|
9 |
HG4-692-67 |
骨架式橡膠油封 |
|
1 |
PD12X25X10 |
|
10 |
HG4-692-67 |
骨架式橡膠油封 |
|
2 |
PD20X40X10 |
