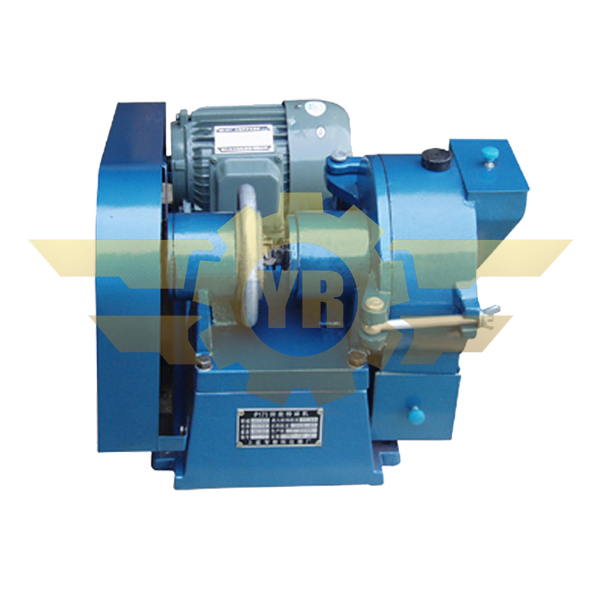

圓盤粉碎機 圓盤磨粉機 高錳鋼材質
- 產品品牌YR
- 產品型號XPF
XPF型系列圓盤粉碎機使用說明書
本說明書供操作人員熟悉XPF型系列圓盤粉碎機結構原理及操作方法之用，操作前請詳看本說明書。
一、用途和適用范圍
本產品主要用于中等硬度的礦石粉碎，是冶金、地質、礦山、建材化工等部門和大專院?？蒲袉挝粚嶒炇沂褂谩?/span>
二、主要規格和技術參數
|
型號 技術參數 |
ф150 |
ф175 |
ф250 |
|
磨盤直徑 mm |
ф150 |
ф175 |
ф250 |
|
最大給料粒度 mm |
≤6 |
≤6 |
≤6 |
|
出料粒度 |
80-200目 |
80-200目 |
80-200目 |
|
生產率KG/H |
6-20 |
10-25 |
20-50 |
|
電機功率 |
1.1 |
1.1 |
2.2 |
|
外形尺寸mm |
290*515*360 |
550*490*365 |
770*510*500 |
|
機器凈重 公斤 |
90 |
130 |
180 |
三、主要工作原理
本機器主要是由機體、底座、主軸、動磨盤、固定磨盤、端蓋上蓋及料斗等構成。經三角帶將動力傳給皮帶輪帶動主軸旋轉，使動磨盤固定磨盤相對運動，從而使試樣粉碎。出料粒度可通過大小手輪，主軸等調整磨盤間隙達到控制粒度的目的。
機體安裝于底座之上，它的傳動部分有傳動軸，軸承、動磨盤、皮帶輪組成，工作室端蓋、調節軸、固定磨盤、手輪、進料口組成。
物料粉碎在工作室內進行，物料從端蓋上方的進料口加入，進入兩磨盤中間，由于擠壓作用試驗粉碎，粉碎后的試樣從兩磨盤中間的間隙內流出，落在下面的料斗中。
磨盤是用經過水韌處理的強韌白口鐵制成，它具有耐磨性好性能。
調節機構的原理是，旋動手輪，使調節軸前進或后退，從而調節了兩磨盤的間隙，調節物料的粒度。
四、安裝及使用注意事項
1、試車前必須檢查各緊固件是否旋緊，用手轉動皮帶輪是否靈活，發現不正常應予以排除方可試車。
2、開車時不便使兩磨盤抵緊，以防啟動困難。
3、試樣硬度不可超過中等硬度，否則影響磨盤的而磨性。
4、發現粉碎的物料通過調節機構的調整仍達不到技術要求，則應考慮磨盤間隙的調整，調整磨盤的平行度。
5、調換試樣時，為了使化驗數據準確，可放松壓緊螺絲，打開端蓋，用毛刷刷去積留在工作室中的殘存物料。
五、易損零件明細:
1、動圓盤 ； 2、固定圓盤；
注：1、Φ150圓盤粉碎機動圓盤及固定圓盤圖號分別為Hg002.00-16a和Hg002.00-17a，其材料為錳鋼；
2、Φ175圓盤粉碎機動圓盤及固定圓盤圖號為Hg002.00-16和Hg002.00-17，其材料為錳鋼；
3、Φ200圓盤粉碎機圖號為Hg003.00系列，動圓盤及固定圓盤材料為錳鋼；
4、Φ250圓盤粉碎機圖號為Hg004.00系列，動圓盤及固定圓盤材料為錳鋼；
5、Φ300圓盤粉碎機圖號為Hg005.00系列，動圓盤及固定圓盤材料為球墨鑄鐵。
六、使用與維護
設備能否合理使用，直接影響到機器使用壽命，故應注意以下幾點：
1、開機時，不得使兩磨盤抵緊（處于松開狀態），更不允許先加料物，不得帶負荷起動，以免損壞機器。
2、傳動皮帶應經常檢查及維護，不可沾油類。
3、注意安全操作，嚴禁工作時窺看內部，以免危險。
4、所粉碎的物料不可超過中等硬度，以免影響磨盤耐磨性。
5、設備每年必須停機檢修一次，傳動潤滑部分必須保持經常加油，使之有良好的潤滑狀態。
6、長期使用，如有出料達不到要求粒度則應考慮磨盤間隙的調整。
本機不帶任何配件。
