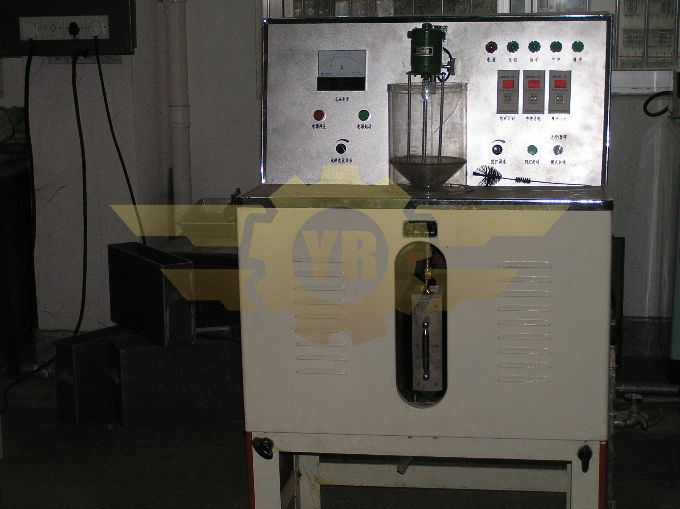

CSQ強磁選機 實驗磁選機 電磁選機 XCSQ50×70強磁選機
- 產品品牌YR
- 產品型號CSQ
-
本 機適用于科研、教學、礦產資源綜合利用和評價，以及對紅鐵礦的選別，只需少量試樣即可獲得檢驗礦物含鐵量技術指標。本產品由原地礦部唯一指定企業生產，執 行行業標準。本機供冶金、地質、建材、化工、輕工等部門科研試驗單位作為分選中等至弱磁性礦物實驗研究之用，亦可供有關廠礦檢查、控制生產技術指標，改進 工藝流程之用。
本機在PLC機的控制下，在初始狀態自動復位：即給礦閥置關閉狀態，分礦斗置尾礦位置。并設置過底過程延時3S，以免相互混樣，即分礦斗在“尾礦”“中礦”、“精礦”作用過程停留3S。 選別工作過程是：攪拌桶內礦漿經過給礦閥及扁嘴進入分選箱內，非磁性礦粒在重力的作用下沿齒板間隙落入尾礦桶中，磁性礦粒在磁場的作用下吸附在齒板上，給 礦后分礦斗擺至中礦桶上部，中礦沖水電磁閥開啟，（流量可調節中礦沖水閘閥），
沖洗分選箱中夾雜的非磁性礦粒，然后分礦斗擺至精礦桶上部，同時切斷充磁電 源，待分選箱磁場消失后，精礦沖水電磁閥開啟，將吸附在齒板上的磁性礦粒沖入精礦桶內（沖水量由精礦閘閥調節），完成一次選別循環后，PLC復位進行下一次，以一次選別循環。達到磁性礦與非磁性礦分離的目的。
CSQ50×70型強磁選機結構簡介：
本機由磁系、給礦、接礦、程序控制器、分選箱；供水系統、機架等部分組成。
（一）磁系：
1、鐵芯：由五塊DT3電工純鐵組裝成U字型磁路，鐵芯斷面尺寸130×220。
2、激磁繞組：用1.81×5.5雙玻璃絲包扁銅線繞制成充磁線圈，分八個線圈串聯配置在分選區兩側，并設風機冷卻繞組。
3、分選箱：由五塊DT3純鐵齒板及兩塊鋁質擋板組成，有分選間隙為1.5，2，3三套分選箱，供根據需要更換使用。
（二）、給礦、沖礦及接礦裝置
在分選箱上部裝有攪拌桶，其有效容積為4升，在攪拌桶底部由管式給礦閥，給礦閥出口處的三通通過橡膠管分別與進水管及銅扁嘴連接，扁嘴由電動機帶動作往復運動，入選礦漿從攪拌桶經給礦閥、扁嘴均勻地進入分選箱內。
中礦沖洗水和精礦沖洗水分別從1/2電磁閥及閘閥經三通管及扁嘴進入分選箱，其水量通過閘閥調節。
分選的產品從分選箱排出，經分礦斗流入指定的接礦桶內。分礦斗由同步電機和偏心連桿機構帶左右擺動，在程序控制器的控制下，電機帶動分礦斗擺至某一接礦桶上部，其控制程序是：充磁——給礦——中礦沖水——斷磁——精礦沖水——充磁——給礦——中礦沖水——斷磁——精礦沖水反復循環，實現“尾礦”、“中礦”、“精礦”產品的選別的接取。
（三）、電氣及程序控制部分
充磁電流采用單相橋式整流，用SSR調壓模塊調節充磁電流的大小。
程序控制器采用日本三菱FX1S-14MR可編程控制器（簡稱PLC機）是控制各項動作的核心部件。整個運行程序已寫入PLC機，用戶在實際操作中只需根據選礦工藝要求在指定的時間繼電器分別改變“給礦”時間及“中礦”、“精礦”沖水時間即可。
由于線包和鐵芯特性一定，該機充斷磁時間已固化在PLC機中，其充斷磁時間分別為10S和15S。
CSQ50×70型強磁選機工作原理：
本機在PLC機的控制下，在初始狀態自動復位：即給礦閥置關閉狀態，分礦斗置尾礦位置。并設置過底過程延時3S，以免相互混樣，即分礦斗在“尾礦”“中礦”、“精礦”作用過程停留3S。 選 別工作過程是：攪拌桶內礦漿經過給礦閥及扁嘴進入分選箱內，非磁性礦粒在重力的作用下沿齒板間隙落入尾礦桶中，磁性礦粒在磁場的作用下吸附在齒板上， 給 礦后分礦斗擺至中礦桶上部，中礦沖水電磁閥開啟，（流量可調節中礦沖水閘閥），沖洗分選箱中夾雜的非磁性礦粒，然后分礦斗擺至精礦桶上部，同時切斷充 磁電 源，待分選箱磁場消失后，精礦沖水電磁閥開啟，將吸附在齒板上的磁性礦粒沖入精礦桶內（沖水量由精礦閘閥調節），完成一次選別循環后，PLC復位進行下一次，以一次選別循環。達到磁性礦與非磁性礦分離的目的。
